DIGA LA HONDA URIBANTE - VENEZUELA ANNI 1981/1984

PRESA "LA HONDA" - DISTRITO URIBANTE - CAMPAMENTO "LA TRAMPA"

INFORMAZIONE SUI LAVORI - Informaciones sobre las obras

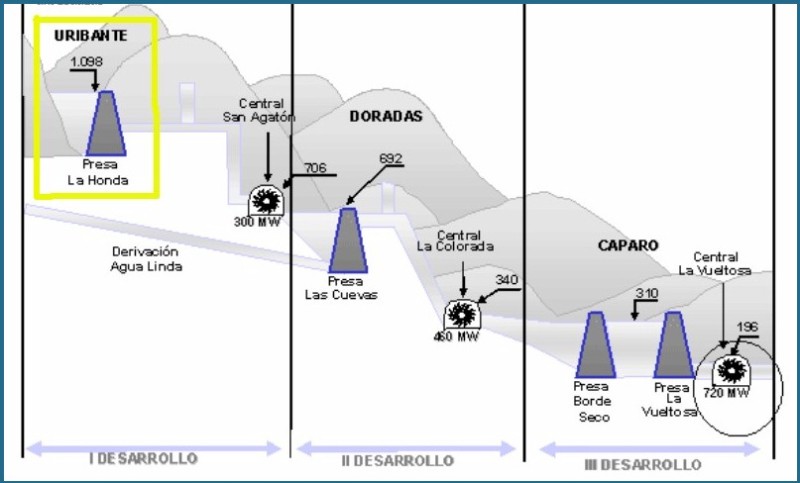

Desarrollos hidroeléctricos Uribante-Caparo



El Proyecto Hidroeléctrico Uribante-Caparo es un conjunto de obras de ingeniería en las cuencas de los ríos Uribante, Doradas, Camburito y Caparo, ubicados en los Estados Táchira, Mérida y Barinas de la República Bolivariana de Venezuela.



El Proyecto materializa en el tiempo el uso progresivo e integral del potencial energético de la Región Andes mediante la construcción de las siguientes cuatro presas de tierra: La Honda, Las Cuevas, Borde Seco y La Vueltosa, las cuales a su vez dan origen a tres embalses. Desde ellos, las aguas son transportadas a través de túneles de trasvase, pozos de gran caída y tuberías forzadas hacia las siguientes tres centrales hidroeléctricas en secuencia: San Agatón, La Colorada y La Vueltosa, con una potencia firme conjunta de 1.260 MW y una producción de energía media anual de 4.400 GWh.



Complesso idroelettrico Uribante-Caparo Venezuela

Diga La Honda: contratto N° 548/78 e contratti aggiuntivi

Fonte IMPREGILO ANNO 1982



Ente Appaltane e Direzione Lavori:  CA de Administraci6n y Fomento Eléctrico (CADAFE)

Progettazione:  Consorcio Estudios Hidroeléctricos (C.E.H.) - Venezuela

Impresa Costruttrice: Consorzio costituito dalle Società IMPREGILO - Italia (Capofila) Smeraldi - Venezuela



Periodo di costruzione: 1979 – 1983



Quantità principali:

Scavi in materiale sciolto                   m3 21.800.000

Scavi in sotterraneo                           m3        87.000

Volume totale rilevati                          m3 11.000.000

Volume calcestruzzi  all' aperto        m3      104.000

Volume calcestruzzi in sotterraneo   m3        78.000



Descrizione dei lavori



Quello dell'Uribante-Caparo è un progetto che ha come scopo la produzione di energia elettrica, sfruttando il potenziale idroelettrico dei fiumi Uribante, Doradas, Camburito e Caparo.

La diga La Honda, con le sue opere complementari, fa parte della prima fase

del progetto sopra citato, integrandosi nel complesso Uribante-Doradas, ed è situata sulle Ande nel settore orientale dello stato Tachira, nell'alta valle del fiume Uribante,

ad un'altezza di circa 1.000 m sul livello del mare.

Il cantiere si trova a circa 120 Km dalla città di S. Cristobal, capitale dello stato Tachira.



Le opere oggetto del contratto comprendono essenzialmente:

- Galleria di deviazione rivestita in calcestruzzo, di 980 m di lunghezza.

- Diga a sezione omogenea, costituita prevalentemente da materiali arenacei e nucleo in argilla. L'altezza massima è di 140 m, mentre lo sviluppo longitudinale in cresta di circa 730 m.

- Gallerie d'iniezione, drenaggio ed accesso sulle due sponde, con sviluppo totale di circa 4.000 m, rivestite in calcestruzzo.

- Scarico di fondo in sponda sinistra, costituito da un'opera di presa, da una galleria rivestita in calcestruzzo di 4 m di diametro interno e 523 m di lunghezza, da un pozzo delle paratoie di diametro

8 m e profondo 54 m, e da una struttura di restituzione con uno scivolo contiguo a quello dello sfioratore.



- Sfioratore a pelo libero in sponda sinistra. La relativa opera di scarico, della lunghezza di circa 367 m, è formata da uno scivolo con un deflettore a salto di sci. La sua capacità di scarico è di circa 2.700 m3/sec.

- Taglione in calcestruzzo per l'impermeabilizzazione della sponda sinistra, di 365 m circa di lunghezza, 1,30 m di spessore ed altezza variabile compresa tra 41 e 83 m.

Detta opera sarà realizzata, attraverso quattro pozzi d'accesso, mediante scavo e getto sotterraneo ascendente di gallerie sovrapposte.

Il volume dell'invaso creato dalla diga sarà di 775 milioni di metri cubi.



Descripcion de las obras



EI proyecto Uribante-Caparo tiene como finalidad la producci6n de energia eléctrica, aprovechando el potencial hidroeléctrico de los rios Uribante, Doradas, Camburito y Caparo.

La presa Là Honda, con sus obras complementarias, hace parte de la primera etapa del proyecto antes mencionado, integrandose en el desarrollo Uribante-Doradas, y esta situada en los Andes en el sector orientai del estado de Tachira, en el alto valle del do Uribante, a una altura de ùnos 1000 m sobre el nivel del mar.          .

La obra se encuentra a unos 120 km de la ciudad de S. Crist6bal, capital de provincia.

Las obras a realizarse comprenden esencialmente:



- Tunel de desvio revestido de hormigon largo 980 m.

- Presa de seccion homogénea, constituida prevalentemente por materiales arenosos y nucleo de arcilla. La altura maxima es de 140 m, mientras el desarrollo en la coronaci6n es de unos 730 m.

- Galerias de inyeccion, drenaje y acceso en las dos margenes, con desarrollo total de unos 4000 m, revestidos de hormig6n.

- Desague de fondo en la margen izquierda, formado por una toma, un tunel revestido de hormigon de 4 m de diametro interno y 523 m de longitud, un pozo de las compuertas de 8 m de diametro y profundo 54 m, y por una estructura de restitucion con un trampolin adyacente a el del aliviadero.

- Aliviadero no controlado en la margen izquierda. La relativa obra de descarga, larga unos 367 m, esta formada por un trampolin con deflector a salto de esqui.

- Pantalla de hormig6n para la impermeabilizacion de la margen izquierda, de 365 m aproximadamente de longitud, 1.30 m de espesor minimo y altura variable comprendida entre 41 y 83 m.



La pantalla sera ejecutada a través de cuatro pozos de acceso verticales, desde los cuales se perforaran una serie de galerias horizontales.

Se procedera luego a la excavaci6n entre las galerias superpuestas y al hormigonado, tanto de las galerias mismas coma de la pantalla, con secuencia vertical.



EI volumen del embalse creado por la empresa sera de 775 millones de metros cubicos.



CARACTERISTICAS DE LA CUENCA:

Cuenca  principal:                              Río Uribante

Afluentes principales:                        Río Uribante, Negro y Potosí

Área  de  la  cuenca:                          1.338 m2 hasta la Presa La Honda, y 1.592 Km2 hasta La Hormiga

Escurrimiento  medio  anual:             43,3 Hm3

Sperficie Inundada:                            20,4 Km2

EMBALSE:                                        Cota (m.s.n.m)          Volumen (Hm3)

Aguas Máximas Eventuales:             1.109,70

Aguas Máximas Normales:               1.098                           775

Aguas Mínimas Normales:                1.066                           325

Volumen Útil Regulado:                                                        480

Volumen a Nivel Max. Normal:                                              775

Área Máxima Inundada:                     20 Km2

PRESA:

Tipo:                                       Tierra

Altura  máxima:                      139,0 m

Longitud  de  cresta:              630,0 m

TÚNEL DE DESVÍO:

Longitud:                                976,93 m

Diámetro Interno:                   5 m

DESCARGA DE FONDO:

Longitud del Túnel:                 494,3 m

Diámetro del Túnel:               4 m

Descarga Máxima:                 210 m3/s

ALIVIADERO:

Tipo:                                        Cresta vertedora con rápido y lanzador.

Longitud  de  cresta:              390 m

Descarga  máxima:               940 m3/s

CENTRALES:

Nombre:                                 Leonardo Ruiz Pineda “San Agatón”

Capacidad Instalada:             300 MW

Capacidad Garantizada:        275 MW

Energía Media Anual:             1.275 Gwh

Energía Firme Anual:             1.078 Gwh

Cota de Restitución:              706 m.s.n.m.

Caudal de Diseño:                 100 m3/seg

TURBINAS:

Altura Neta de Diseño:           350 m

Caudal de Diseño:                 50 m3/s

Tipo:                                       PELTON

Número de Unidades:            2

Potencial Nominal:                 2 x 153 MW

Velocidad Sincrónica:            225 rpm

GENERADORES:

Número de Unidades:            2

Potencial Nominal:                 2 x 158 MVA

Factor de Potencia:               0,95

Voltaje de Generación:           13,8 Kv

Velocidad Sincrónica:            225 rpm

Momento de Inercia:              2 x 10.000 T-m2

TRANSFORMADORES:

Número de Unidades:            6

Tipo:                                       Monofásico

Capacidad:                             61 MVA

Tensión Nominal de Salida:   230 Kv





Presa LA HONDA y Campamento LA TRAMPA
Presa LA HONDA y Campamento LA TRAMPA
Articolo sulla TRAMPA del 01.02.1983
Articolo sulla TRAMPA del 01.02.1983
