DIGA DI ALICURA - ARGENTINA - ANNI 1979/1980

REPRESA ALICURA - RIO LIMAY - PROVINCIAS RIO NEGRO Y NEUQUEN - VILLA ALICURA

Commenti, condivisioni e 'mi piace' alla fine della pagina - Comentarios al final de la pagina -Comments at the end of the page

Fonte: IMPREGILO S.p.A.

Ente Appaltante:                  HIDRONOR Hidroeléctrica Norpatagónica S.A.

Impresa costruttrice:            EMPRESA CONSTRUCTORA ALICOPA' S.A., con IMPREGILO S.p.A. Capofila (40%)

Periodo di costruzione:        Settembre 1979 - Settembre 1985

Descrizione dei lavori:

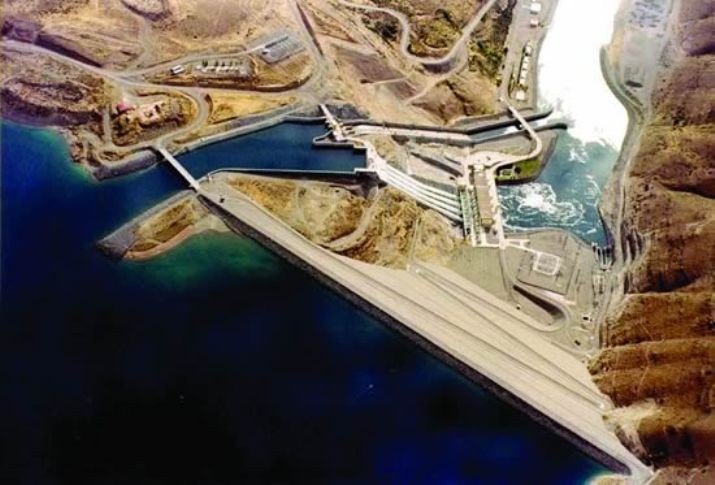

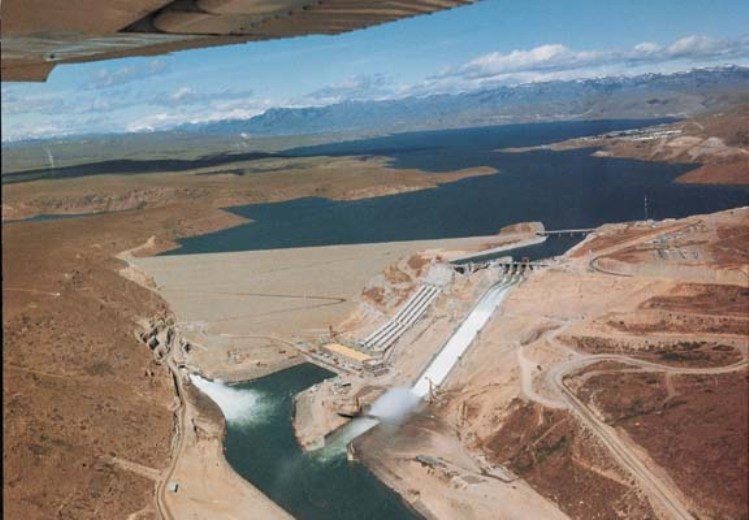

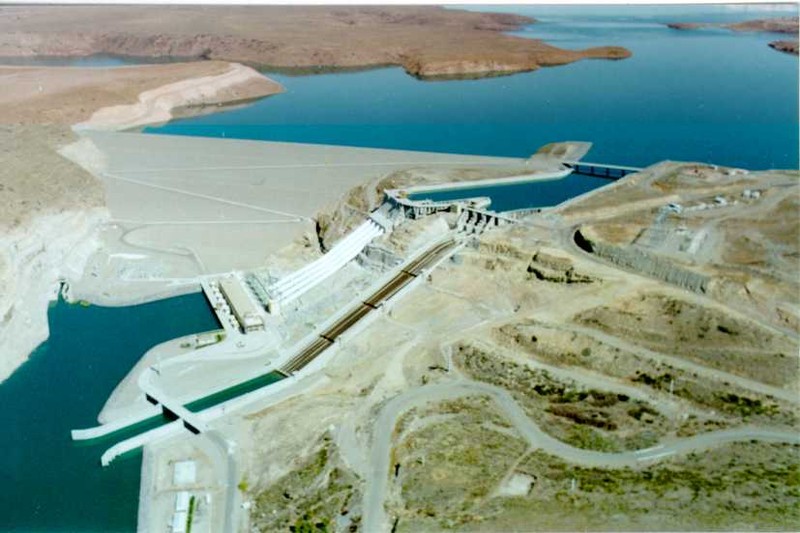

L'impianto idroelettrico di Alicurá è situato sul fiume Limay, in Patagonia, circa 40 chilometri a valle della sua confluenza con il fiume Traful, ad una altitudine di 600 m. Le opere eseguite e le relative caratteristiche sono quelle di seguito descritte.

Diga in rilevato, con nucleo impermeabile verticale, del volume di 13 milioni di metri cubi, alta 135 m sulle fondazioni. I materiali che compongono il rilevato sono principalmente alluvioni e ghiaie argillose. Il coronamento della diga, sul quale passa una strada di collegamento tra le provincie di Neuquén e Rio Negro, è lungo 850 m e largo 13 m. Per la sua costruzione è stato necessario deviare il fiume in due gallerie di 9 m di diametro interno, lunghe rispettivamente 625 e 880 m. La galleria di sinistra è chiusa da un tampone mentre quella di destra, munita di una paratoia di controllo, è utilizzata come scarico di fondo.

Canale d’adduzione che conduce l'acqua alla centrale e allo sfioratore ubicati in corrispondenza della spalla sinistra della diga. L'altezza del canale, che è lungo circa 350 m, oscilla tra 0 e 35 m, mentre la sua platea è larga 40 m.

Sfioratore dotato di tre paratoie di 10 m di larghezza e 13,8 m d’altezza. La relativa opera di scarico, lunga circa 300 m, scavata in roccia e rivestita in calcestruzzo, termina in un bacino di calma.

Il contratto prevedeva la costruzione dell’intero impianto idroelettrico; quindi, sono anche state realizzate le opere seguenti:

Opera di presa, in calcestruzzo, e quattro condotte forzate, lunghe ciascuna 240 m e del diametro di circa 6,2 m, che alimentano le relative turbine da 250 MW, alloggiate in una centrale esterna, al piede della diga. Il salto netto utile è di 116 m.

Canale di restituzione delle acque provenienti dalla centrale, dallo sfioratore e dallo scarico di fondo, lungo circa 8 km.

Le opere principali sono completate da un sistema di gallerie per iniezioni e drenaggio avente una lunghezza complessiva di 6.245 m.

Quantità principali:                 Scavi in materiale sciolto                          10.100.000 m³

                                               Scavi in roccia                                            3.820.000 m³

                                               Scavi in sotterraneo                                      190.000 m³

                                               Rilevati                                                      13.000.000 m³

                                               Calcestruzzi                                                   490.000 m³

Complejo Hidroeléctrico Alicurá
Fonte: www.neuquem.com

Esta represa genera 1.000 MW. Se ubica en la pre-cordillera andina, en un sector del río Limay que es sin lugar a dudas privilegiado dentro de la naturaleza.

130 km. al Sur se encuentra la ciudad de Bariloche y al Norte, a 190 km., la ciudad de San Martín de los Andes.

El nivel máximo es de 705 m.s.n.m. y el mínimo es de 692 m.s.n.m. Su inicio de llenado data del año 1983, la longitud del coronamiento es de 850 mts.

La cola del lago formado por la presa de Alicurá llega hasta la confluencia Limay–Traful, en el denominado Valle Encantado. El objetivo de este aprovechamiento es la producción de energía hidroeléctrica. Pese al reducido volumen del embalse, se pudo acrecentar el caudal del río Limay durante los periodos de aguas bajas y reducir, de forma sensible, los picos de sus crecidas.

Ubicación - Provincias de Neuquén y Río Negro.
Río - Limay.
Cuenca - Río Negro.
Uso predominante - Energía.
Tipo - Materiales sueltos, zonificada.
Tipo de vertedero - De superficie, con compuertas de sector.
Capacidad de vertedero - 3.000 m3/seg.
Altura máxima - 135,00 m.
Longitud de coronamiento - 850,00 m.
Volumen de presa - 13.000.000 m3.
Volumen de embalse - 3.215 Hm3.
Potencia instalada - 1.000 MW.
Generación media anual - 2.360 GWh
